| 产品特性：弹性联轴器 | 联轴器类型：梅花联轴器 | 品牌：京诚联轴器 |
| 型号：XLD1-XLD16 | 公称转矩：34-35000N.m | 轴孔：6-220mm |
| 是否进口：否 | 标准编号：JB/T 10466-2004 | 外形尺寸：40-420mm |
| 许用转速：1800-19000rpmr/m |

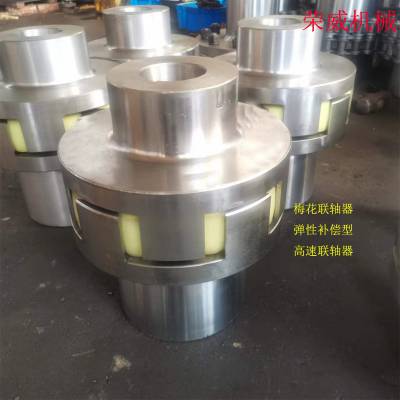

XLD星形扩大轴孔联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、耐磨性能，适应场合普遍，传递转矩20-35000.N.M,工作温度-35-+80摄氏度,并与德国ROTEX联轴器互换。
技术业务咨询0317-8285939/13785724634崔先生 ，
可非标设计制造各规格联轴器
更多联轴器产品详细选型参数请阅
XLL星形扩大弹性联轴器的标准为JB/T 10466-2004
XLL星形扩大联轴器的基本参数：
XLD星形扩大轴孔尺寸联轴器
型号
| 公称扭矩N.M
| 许用转速rpm
| 轴孔直径d1、d2
| 轴孔长度L1、L2
| L。
| D
| D1
| D2
| E
| S
| 转动惯量kg.m^2
| 重量 kg
|
|
| |||||||||||||
mm
|
| ||||||||||||
XLD1
| 34
| 19000
| 6-24
| 25
| 66
| 40
| 32
| 40
| 16
| 2
| 0.00008
| 0.328
|
|
XLD2
| 120
| 14000
| 8-28
| 30
| 78
| 55
| 40
| 55
| 18
| 2
| 0.0003
| 0.68
|
|
XLD3
| 320
| 11800
| 10-38
| 35
| 90
| 65
| 48
| 65
| 20
| 2.5
| 0.0007
| 1.16
|
|
XLD4
| 650
| 9500
| 12-45
| 45
| 114
| 80
| 66
| 78
| 24
| 3
| 0.002
| 2.27
|
|
XLD5
| 900
| 8000
| 14-55
| 50
| 126
| 95
| 75
| 94
| 26
| 3
| 0.005
| 3.57
|
|
XLD6
| 1050
| 7100
| 15-60
| 56
| 140
| 105
| 85
| 104
| 28
| 3.5
| 0.008
| 4.80
|
|
XLD7
| 1250
| 6300
| 20-70
| 65
| 160
| 120
| 98
| 118
| 30
| 4
| 0.016
| 7.87
|
|
XLD8
| 1280
| 5600
| 22-75
| 75
| 185
| 135
| 115
| 134
| 35
| 4.5
| 0.031
| 10.89
|
|
XLD9
| 2930
| 4750
| 30-90
| 85
| 210
| 160
| 135
| 158
| 40
| 5
| 0.068
| 17.73
| |
