品牌：京诚联轴器	型号：JM,JMJ,JT,JN,JZM	联轴器类型：膜片联轴器
公称转矩：25-6300N..mN.m	轴孔：20-260mm	是否进口：否
标准编号：JB/T9147-1999	外形尺寸：80-800mm	许用转速：1600-6000 r/minr/m

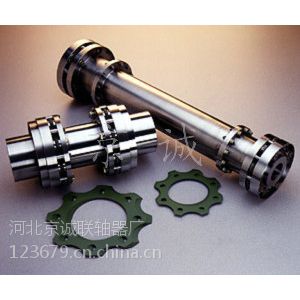

JMIJ型接中间轴型膜片联轴器是一种高性能的金属弹性元件联轴器，由中间的套筒和两边的膜片组、半联轴器通过铰制孔螺栓交错地联接起来，膜片组由由多片很薄得不锈钢板制成，膜片组根据结构不同可分为连杆式和整体式两种。
JMIJ型接中间轴型膜片联轴器靠两边的膜片的弹性变形来补偿所联两轴的相对位移，主要特点是不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械动力传动系统，经动平衡后应用比较普遍。

河北京诚联轴器厂是WG型，GCLD型，GⅠCL型，GⅡCL型 GⅠCLZ型系列鼓形齿联轴器JM,JMJ系列膜片联轴器、LA系列轮胎联轴器，弹性柱销联轴器HL系列、TL系列、ZL系列、QL.QLZ型滚珠联轴器、JS,JSB,JSP,T05,T10蛇形弹簧挠性联轴器、梅花型弹性联轴器ML系列、星形弹性联轴器XL系列等联轴器,QPZ系列盘式制动器，制动轮专业生产厂家。技术咨询0317-8285939/8315939/13785724634，业务传真：0317-8282839 产品详细选型参数请阅。

型号	公称转矩 Tn /N.m	瞬时转矩Tmax /N.m	许用转速 [n] /r.min -1	轴孔直径d(H 7 )	轴孔轴孔轴孔轴孔				D	t	L2	转动惯量 I/kg.m 2 ≈	质量 m/kg ≈
					Y型	J、J1、Z、Z1 型		L推荐
					L	L	L1
JMIJ1	25	80	6000	14	32	-	J1 型为27 Z1 型为20	35	90	8.8	100	0.0013	1.8
				16、18、19	42		30
				20、22	?		38
JMIJ2	63	180	5000	18、19	42	-	30	45	100	9.5	100	0.002	2.4
				20、22、24	52		38
				25	62		44
JMIJ3	100	315	5000	20、22、24	52	-	38	50	120	11	120	0.0047	4.1
				25、28	62		44
				30	82		60
JMIJ4	160	500	4500	24	52	-	38	55	130	12.5	120	0.0069	5.4
				25、28	62		44
				30、32、35	82		60
JMIJ5	250	710	4000	28	62	-	44	60	150	14	140	0.0153	8.8
				30、32、35、38	82		60
				40	112		84
JMIJ6	400	1120	3600	32、35、38	82	82	60	65	170	15.5	140	0.0281	13.4
				40、42、45、48、50	112	-	84
JMIJ7	630	1800	3000	40、42	112	112	84	70	210	19	150	0.076	22.3
				45、48、50、55、56		?
				60	142		107
JMIJ8	1000	2500	2800	45、48	112	112	84	80	240	22.5	180	0.1602	36
				50、55、56		?
				60、63、65、70	142		107
JMIJ9	1600	4000	2500	55、56	112	112	84	85	260	24	220	0.2509	48
				60、63、65、70、71、75	142	?	107
				80	172		132
JMIJ10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	17	250	0.5195	85
				80、85、90、95	172	-	132
JMIJ11	4000	9000	1800	75	142	142	107	95	300	19.5	290	0.8223	112
				80、85、90、95	172	172	132
				100、110	212	-	167
JMIJ12	6300	12500	1600	90、95	172	?	132	120	340	23	300	1.4109	152
