产品特性：过载保护器	联轴器类型：安全联轴器，扭矩限制器	品牌：京诚联轴器
型号：MAL1-MAL7Z，TL500	公称转矩：6.3-10000N.m	轴孔：10-130mm
是否进口：否	标准编号：JB/ZQ4077-89	外形尺寸：102-567mm
许用转速：100-1000rpmr/m	孔径：100mm	重量：60000g
允许扭矩：15000N·M	长度：215mm

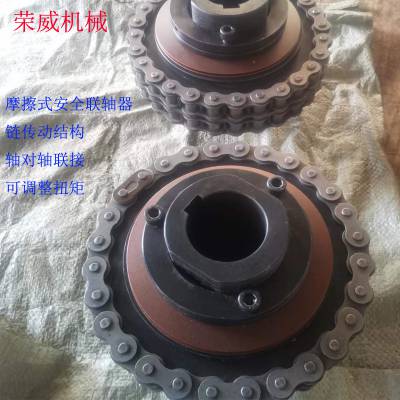

MAL型摩擦安全联轴器也叫限扭矩联轴器，主要结构为双排滚子链联接的联轴器加摩擦传动装置，是有弹性元件挠性安全联轴器的一种型式，工作时链轮与摩擦片之间可产生相对滑动，起安全保护作用，转矩根据碟形弹簧的压缩量而确定。MAL型摩擦安全联轴器可在同轴系中传动使用，也可以用单排链条在平行轴系中使用，性能相同。

技术业务咨询0317-8285939/13785724634崔先生，自动业务传真0317-82828939 河北京诚联轴器厂专业承做各规格标准，

非标联轴器，欢迎来电咨询

更多联轴器产品详细选型参数请阅

MAL型摩擦安全联轴器的特点
(1)具有少量减振、缓冲和补偿性能．
(2)对电机和其他零件起安全保护作用．
(3)装拆维修方便。
(4)工作可靠、使用寿命长。
(5)可用于潮湿多尘等恶劣工况。
(6)可实现自动断电、报警．
(7)改变链轮为齿轮或带轮传动形式．即可扩大使用范围。

MAL型摩擦安全联轴器基本参数和主要尺寸 mm（JB/ZQ4077-89）

型号	滑动转矩 Tn N · m		许用转速 R/min	轴孔尺寸				链号	D	D1	D2	S	重量 kg	转动惯量 kg · m 2
				主动端	y	从动端	J1
	min	max		d1	L1	d2	L2
MAL 1Q	6 ． 3	28	1000	10~19	52	14~28	27~44	TG 127x 2	102	M33 x 1.5	60	3.7	3.0	0.003
MAL 1Z	14	56	1000	16~24	52	18~38	30~60
MAL 2Q	20	80	800	16~25	62	18~38	30~60	TG 158 x 2	137	M42 x 1.5	80	4.2	8.0	0.014
MAL 2Z	40	140	800	19~30	62	20~45	38~84
MAL 3Q	63	224	500	20~35	75~82	20~48	60~107	TG 190 x 2	188	M65 x 2	110	3.7	18.9	0.061
MAL 3Z	90	400	500	25~45	75~112	30~65	60~107
MAL 4Q	125	560	400	30~50	100~112	30~70	84~132	TG 254 x 2	251	M90 x 2	150	5.2	46.5	0.658
MAL 4Z	224	1120	400	35~63	100~142	40~90	84~107
MAL 5Q	400	1400	300	38~63	120~142	40~75	84~132	TG 444x 2	345	M100 x 2	130	3.8	76.5	0.921
MAL 5Z	630	2000	300	42~71	120~142	45~85	84~132
MAL 6Q	900	2800	200	40~75	150	45~85	84~132	TG 508x 2	470	M150 x 2	145	5.4	155	3.726
MAL 6Z	2000	4000	200	65~100	150~212	65~100	132~167
MAL 7Q	2500	5000	140	70~110	190~212	80~140	132~202	TG 508 x 2	567	M190 x 2	250	10	335	8.249
MAL 7Z	4500	10000	140	95~130	190~252	110~170	167~242
