| 联轴器类型：弹性联轴器 | 品牌：京诚联轴器 | 型号：LZZ1-LZZ9 |
| 公称转矩：250-31500N.m | 轴孔：10-170mm | 是否进口：是 |
| 标准编号：GB5015-2003 | 外形尺寸：200-8000mm | 许用转速：950-4000rpmr/m |
| 孔径：180mm | 是否跨境货源：否 | 规格型号：LZZ9 |
河北京诚联轴器厂是WG型，GCLD型，GⅠCL型，GⅡCL型 GⅠCLZ型系列鼓形齿联轴器JM,JMJ系列膜片联轴器、LA系列轮胎联轴器，弹性柱销联轴器HL系列、TL系列、ZL系列、QL.QLZ型滚珠联轴器、JS,JSB,JSP,T05,T10蛇形弹簧挠性联轴器、梅花型弹性联轴器ML系列、星形弹性联轴器XL系列等联轴器,QPZ系列盘式制动器，制动轮专业生产厂家。技术咨询0317-8315939/13785724634，崔先生；业务传真：0317-8282839 /13303370828王女士 产品详细选型参数请阅 | |

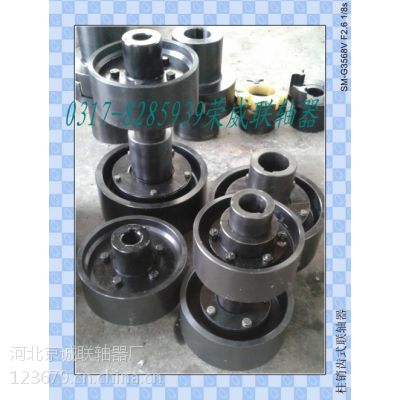

| 弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。（2）与齿式联轴器相比，弹性柱销齿式连轴器结构简单，组成零件较少，制造较方便，不用齿轮加工机床。（3）弹性柱销齿式连轴器维修方便，寿命较长，拆下档板即可更换尼龙柱销。（4）弹性柱销齿式连轴器尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。（5）弹性柱销齿式连轴器的减振动能差，噪声较大。弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。 其它同类弹性柱销联轴器产品有：LT(原TL型)弹性套柱销联轴器|泵用弹性套柱销联轴器|FCL型弹性套柱销联轴器|LTZ(原TLL型)带制动轮弹性套柱销|HL型-弹性柱销联轴器|HLL型-带制动轮弹性柱销联轴器LZZ型（原ZLL型）-带制动轮弹性柱销齿式联轴器（GB5015-2003）ZLL型-带制动轮弹性柱销齿式联轴器器基本参数和主要尺寸 型号公称扭矩Tn(N.m) 许用转速[n]r/min轴孔直径 轴孔配合长度 D0D B S 转动惯量Kg.m2质量m KgY型 J1型 d1 d2L L1ZLL1 250 4000 16 18 19 16 18 19 42 30 160 98 68 3.5 0.022 7 20 22 24 20 22 24 52 38 25 28 25 28 62 44 30 32 35 38 30 32 82 60 ZLL2 630 3800 25 28 25 28 62 44 200 124 85 5 0.063 12.6 30 32 35 38 30 32 35 38 82 60 40 42 45 48 40 42 112 84 ZLL3 1600 3000 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 84 250 166 105 5 0.24 30.4 60 63 65 70 60 142 107 ZLL4 4000 2400 50 55 56 50 55 56 112 84 315 214 132 5 0.65 52.4 60 63 65 70 71 75 60 63 65 70 71 75 142 107 80 85 90 80 172 132 ZLL5 6300 1900 60 63 65 60 63 65 142 107 400 240 168 7 1.63 81.3 70 71 75 70 71 75 80 85 90 95 80 85 90 95 172 132 ZLL6 10000 1500 70 71 75 70 71 75 142 107 500 280 210 7 4.4 139.8 80 85 90 95 80 85 90 95 172 132 100 110 120 100 110 120 212 167 ZLL7 16000 1200 80 85 90 95 80 85 90 95 172 132 630 330 265 9 12.8 257 100 110 120 125 100 110 120 125 212 167 130 130 252 202 ZLL8 25000 1050 90 95 90 95 172 132 710 370 298 9 20.9 331 100 110 120 125 100 110 120 125 212 167 130 140 150 130 140 150 252 202 160 170 180 302 242 ZLL9 31500 950 100 110 120 125 100 110 120 125 212 167 800 384 335 11 33.5 424 130 140 150 130 140 150 252 202 160 170 160 170 302 242 |
