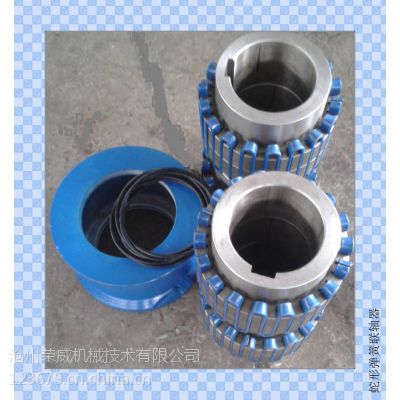

T10,t05,JSB蛇形弹簧联轴器，蛇簧联轴器配件

金属弹性联轴器，高弹性，大扭矩，易维护

价格 订货量

￥460.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 王女士
邮箱已验证

手机已验证; 𐃌𐃍𐃍****𐃎𐃐𐃑𐃐

微信在线

发货地：河北泊头市
发货期限：10天内发货
供货总量： 100000套

在线联系获取最低报价

沧州荣威机械技术有限公司入驻平台第14年

资质核验已核验企业营业执照

联系人： 王女士
邮箱已验证

手机已验证
所在地区：河北沧州
主营产品：蛇形弹簧联轴器,鼓形齿式联轴器,精密十字万向节,膜片联轴器

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

王女士
职位：

业务员
地址：

河北沧州泊头市河北省泊头市104国道东侧泊头工业区

详细信息

获取最低报价微信在线

联轴器类型：弹性联轴器	品牌：京诚联轴器	型号：JS10-JS21
公称转矩：450-160000N.m	轴孔：20-350mm	是否进口：否
标准编号：GB/T8869	外形尺寸：95-1260mm	许用转速：540-4500RPMr/m
孔径：220mm	重量：160000g	允许扭矩：250000N·M
长度：650mm

JS蛇形弹簧联轴器结构特点: 1、减振性好，使用寿命长。

2、承受变动截荷范围大，起动安全。

技术业务咨询0317-8285939/13303370828/13785724634崔先生，自动业务传真0317-8282839

更多联轴器产品详细选型参数请阅

3、传动效***，运行可靠

JSB蛇形弹簧联轴器特点： 1、减振性好，使用寿命长 2、承受变动载荷范围大，起动安全 3、传动效***，运行可靠 4、噪声低，润滑好 5、结构简单，装拆方便 6、允许有较大的安装偏差 JSB 型蛇形弹性联轴器（JB/T 8869-2000）

型号	公称转矩Tn KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	总长度 L0	L2	L3	D	间隙 t	重量 kg	润滑油 kg	许用位移量
型号	公称转矩Tn KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	总长度 L0	L2	L3	D	间隙 t	重量 kg	润滑油 kg	径向y	轴向x	角向a
JSB1	0.045	6000	18-28	47	97	48	24	112	3	2	0.027	0.15	±0.3	0.076
JSB2	0.14	6000	22-35	47	97	48	25	122	3	2.6	0.048	0.15	±0.3	0.076
JSB3	0.224	6000	25-42	50	103	51	26	130	3	3.4	0.054	0.15	±0.3	0.076
JSB4	0.4	6000	32-50	60	123	61	31	149	3	5.5	0.068	0.20	±0.3	0.10
JSB5	0.63	6000	40-56	63	129	64	32	163	3	7.3	0.086	0.20	±0.3	0.127
JSB6	0.90	5500	48-65	76	155	67	34	174	3	10	0.113	0.20	±0.3	0.127
JSB7	1.80	4750	55-80	89	181	89	44	200	3	18	0.172	0.20	±0.3	0.15
JSB8	3.15	4000	65-95	98	199	96	47	233	3	26	0.254	0.20	±0.3	0.18
JSB9	5.6	3250	75-110	120	245	121	60	268	6	42	0.427	0.25	±0.5	0.20
JSB10	8.0	3000	80-120	127	259	124	63	287	6	55	0.508	0.25	±0.5	0.23
JSB11	12.5	2700	90-140	149	304	143	74	320	6	82	0.735	0.28	±0.5	0.25
JSB12	18	2400	110-170	162	330	146	75	379	6	123	0.908	0.28	±0.5	0.30
JSB13	25	2200	120-200	184	374	156	78	411	6	180	1.135	0.28	±0.5	0.33
JSB14	35.5	2000	140-200	183	372	204	107	476	6	230	1.952	0.30	±0.5	0.40
JSB15	50	1750	160-240	216	438	216	115	533	6	322	2.815	0.30	±0.5	0.45
JSB16	63	1600	180-260	216	438	226	120	584	6	449	3.496	0.30	±0.5	0.50

基本参数和主要尺寸

型号	公称转矩Tn KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	总长度 L0	L2	D	D1	间隙 t	重量 kg	润滑油 kg	许用位移量
型号	公称转矩Tn KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度 L	总长度 L0	L2	D	D1	间隙 t	重量 kg	润滑油 kg	径向y	轴向x	角向a
JS1	0.045	4500	18-22	47	97	66	95	-	3	1.91	0.027	0.15	±0.3	0.076
JS2	0.14	4500	22-35	47	97	68	105	-	3	2.59	0.041	0.15	±0.3	0.076
JS3	0.224	4500	25-42	50	103	70	115	-	3	3.36	0.054	0.15	±0.3	0.076
JS4	0.4	4500	32-60	60	123	80	130	-	3	5.45	0.068	0.20	±0.3	0.10
JS5	0.63	4350	40-56	63	129	92	150	-	3	7.26	0.086	0.20	±0.3	0.127
JS6	0.90	4125	48-65	76	155	95	160	-	3	10.4	0.113	0.20	±0.3	0.127
JS7	1.80	3600	55-80	89	181	116	190	-	3	17.7	0.172	0.20	±0.3	0.15
JS8	3.15	3600	65-95	98	199	122	210	-	3	25.4	0.254	0.20	±0.3	0.18
JS9	5.6	2440	75-110	120	245	155	250	-	5	42.2	0.426	0.25	±0.5	0.20
JS10	8.0	2250	85-120	127	259	162	270	-	5	54.5	0.508	0.25	±0.5	0.23
JS11	12.5	2025	90-140	149	304	192	310	-	6	81.3	0.735	0.28	±0.6	0.25
JS12	18	1800	110-170	162	330	195	346	-	6	121	0.908	0.28	±0.6	0.30
JS13	25	1650	120-200	184	374	201	384	-	6	178	1.135	0.28	±0.6	0.33
JS14	35.5	1500	140-200	183	372	271	450	391	6	234	1.952	0.30	±0.6	0.40
JS15	50	1350	160-240	198	402	279	500	431	6	317	2.815	0.30	±0.6	0.45
JS16	63	1225	180-280	216	438	304	566	487	6	448	3.496	0.30	±0.6	0.5
JS17	90	1100	200-300	239	484	322	630	555	6	620	3.76	0.38	±0.6	0.56
JS18	125	1050	240-320	260	526	356	675	608	6	776	4.4	0.38	±0.6	0.6
JS19	160	900	280-360	280	566	355	756	660	6	1058	5.63	0.38	±1.3	0.68
JS20	224	820	300-380	305	623	432	845	751	13	1426	10.5	0.46	±1.3	0.74
JS21	315	730	320-420	325	663	490	920	822	13	1787	16.1	0.46	±1.3	0.8
JS22	400	680	340-450	345	703	546	1000	905	13	2269	24.1	0.48	±1.3	0.89
JS23	500	630	360-480	368	749	648	1087	-	13	2951	33.8	0.48	±1.3	0.96
JS24	630	580	400-460	401	815	698	1180	-	13	3836	50.2	0.5	±1.3	1.07
JS25	800	540	420-500	432	877	762	1260	-	13	4686	67.2	0.5	±1.3
