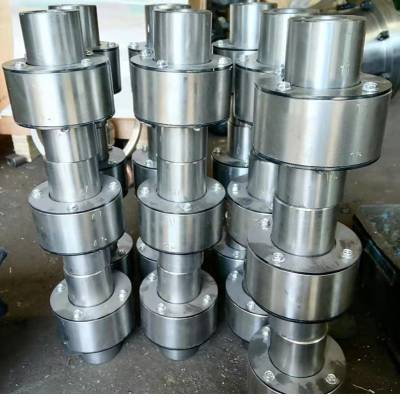

ZL LZ柱销齿式联轴器 ZLD，ZLL尼龙柱销联轴器制动型联轴器

大扭矩弹性联轴器,传动载荷大,轴向径向大补偿量，高弹性，柱销弹性联轴器

价格 订货量

￥140.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥1

: 王女士
邮箱已验证

手机已验证; 𐃓𐃔𐃔****𐃕𐃗𐃘𐃗

微信在线

发货地：河北泊头市
发货期限：7天内发货
供货总量： 1000套

在线联系获取最低报价

沧州荣威机械技术有限公司入驻平台第14年

资质核验已核验企业营业执照

联系人： 王女士
邮箱已验证

手机已验证
所在地区：河北沧州
主营产品：蛇形弹簧联轴器,鼓形齿式联轴器,精密十字万向节,膜片联轴器

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

王女士
职位：

业务员
地址：

河北沧州泊头市河北省泊头市104国道东侧泊头工业区

详细信息

获取最低报价微信在线

联轴器类型：弹性联轴器	品牌：京诚联轴器	型号：ZL1-ZL23
公称转矩：100-2500000N.m	轴孔：12-500mm	是否进口：否
标准编号：GB5015-2003	外形尺寸：76-1638mm	许用转速：460-4000r/m
孔径：190mm	重量：23000g	允许扭矩：16000N·M

弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该弹性柱销齿式联轴器具有以下特点：（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。（2）与齿式联轴器相比，弹性柱销齿式联轴器的结构简单，组成零件较少，制造较方便，不用齿轮加工机床。（3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。（5）减振动能差，噪声较大。弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位

ZL型弹性柱销齿式联轴器（GB5015-2003），可设计承做各规格非标联轴器，也可按用户要求定做。

技术业务咨询0317-8285939/13785724634崔先生,

自动业务传真：0317-8282839

更多联轴器产品详细选型参数请阅

型号	公称扭矩 Tn(N.m)	许用转速 [n]r/min	轴孔直径 d 1 d2	轴孔配合长度	D	B	转动惯量 Kg.m 2	质量 m Kg
Y型	J1 型
L	L 1
ZL1	100	4000	12 14	32	27	76	42	0.0004	0.80
16 18	42	30
19
20 22	52	38
24
ZL2	250	4000	16 18	42	30	92	50	0.003	3.23
19
20 22	52	38
24
25 28	62	44
30 32	82	60
ZL3	630	4000	25 28	62	44	118	69	0.011	6.57
30 32	82	60
35 38
40 42	112	84
ZL4	1600	4000	40 42	112	84	158	89	0.046	14.8
45 48
50 55
56
60	142	107
ZL5	4000	4000	50 55	112	84	192	89	0.114	24.8
56
60 63	142	107
65 70
71 75
80	172	132
ZL6	6300	3300	60 63	142	107	230	111	0.28	42.5
70 71
75
80 85	172	132
90 95
ZL7	10000	2900	70 71	142	107	260	113	0.56	66.3
75
80 85	172	132
90 95
100 110	212	167
ZL8	16000	2500	80 85	172	132	300	136	1.21	107.3
90 95
100 110	212	167
120
125 130	252	202
ZL9	2500 0	2300	90 95	172	132	335	146	1.98	140.9
100 110	212	167
120
125	252	202

ZL10	31500	2100	130 140	212	167	355	151	2.85	180.9
150
100 110	252	202
120
125	302	242
130 140 150
ZL11	40000	2000	160 170	212	167	380	170	3.9	219.3

110 120	252	202
125
130 140 150	302	242
160 170 180
ZL12	63000	1700	130 140	252	202	445	183	9.2	371.4
150
160 170	302	242
180
190 200	352	282
ZL13	100000	1500	150	252	202	515	218	15.6	470
160 170	302	242
180
190 200	352	282
220
240	410	330
ZL14	125000	1400	170 180	320	242	560	218	27.8	708
190 200	352	282
220
240 250	410	330
260
ZL15	160000	1300	190 200	352	285	590	238	33.4	768
220
240 250	410	330
260
280 300	470	380
ZL16	250000	100, 0	220	352	282	695	262	69.9	1169
240 250	410	330
260
280 300	470	380
320
340	550	450
ZL17	315000	950	240 250	410	330	768	282	122.7	1664
260
280 300	470	380
320
340 360	550	450
380
ZL18	400000	850	250 260	410	330	860	300	202.7	2193
280 300	470	380
320
340 360	550	450
380
400 420	650	540
ZL19	630000	750	280 300	470	380	970	320	341.2	2901
320
340 360	550	450
380
400 420	650	540
440 450
ZL20	1000000	650	320	470	380	1156	351	710	4251
340 360	550	450
380
400 420	650	540
440 450
460 480
500
ZL21	1600000	530	380	550	450	1440	355	1948	7514
400 420	650	540
440 450
460 480
500
530 560	800	680
600 630
ZL22	2000000	500	420 440	650	540	1520	396	2931	10148
450 460
480 500
530 560	800	680
600 630
670 710	900	780
750
ZL23	2500000	460	480 500	650	540	1638	430	4379	13026
