| 产品特性：过载保护型 | 联轴器类型：扭矩限制器 | 品牌：京诚联轴器 |
| 型号：TL250-TL700 | 公称转矩：3.9-1080N.mN.m | 轴孔：8-64mm |
| 是否进口：是 | 标准编号：JB/ZQ4077-89 | 外形尺寸：102-567mm |
| 许用转速：2100-6600rpmr/m | 孔径：60mm | 重量：450000g |
| 允许扭矩：2500N·M |

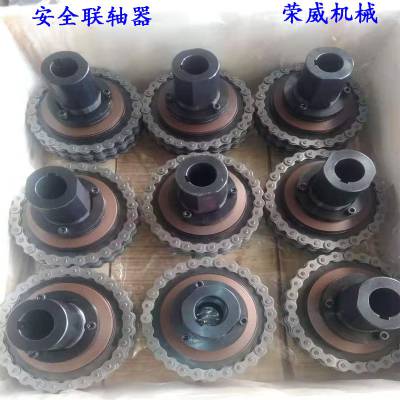

TL型摩擦式扭矩限制器（扭力限制器、安全联轴器、安全离合器），当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭矩，当过载情形消失后自行恢复联结。这样就防止了机械损坏，避免了昂贵的停机损失。扭矩限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。
河北京诚联轴器厂专业生产各规格万向联轴器,万向节,分WS型,WSD型,WSS型,G.GD,GA系列精密十字万向节,JS,JSB,蛇簧联轴器,LA,LLA,LB,UL轮胎联轴器等,技术业务咨询0317-8285939/13785724634崔先生 更多联轴器产品详细选型参数及传动件详细选型参数请阅h
摩擦式扭矩限制器TL200-
TL700的尺寸表
型号 | 扭矩范围 （Nm）
| 转速 (rpm)
| 成品孔径 | 孔径 | 衬环长度 | 衬环外径 | 中心元件配合孔径 | D | DH | L | I | T | t | S (max)
| A | C | 质量 （ kg）
| 调节螺栓 |
TL200-1 | 3.9-9.8 | 6600 | 8 | 14 | 3.8 6.0
| 30-0.020 -0.041 | 30+0.033 0 | 50 | M24 | 29 | 6.5 | 1.6 | 2.5 | 7 | - | 36 | 0.26 | - |
TL200-2 | 6.9-20 | |||||||||||||||||
TL250-1 | 6.9-27 | 6600 | 10 | 22 | 4.5 8.0
| 41-0.025 -0.050 | 41-0.039 0 | 65 | M35 | 48 | 16 | 4.0 | 3.2 | 9 | 4 | 50 | 0.74 |
|
TL250-2 | 14-54 | |||||||||||||||||
TL350-1 | 20-74 | 5600 | 17 | 25 | 6.0 14.5
| 49-0.025 -0.050 | 49+0.039 0 | 89 | M42 | 62 | 19 | 4.0 | 3.2 | 16 | 5 | 65 | 2.48 | - |
TL350-2 | 34-149 | |||||||||||||||||
TL500-1 | 47-210 | 2700 | 20 | 42 | 6.0 14.5
| 74-0.030 -0.060 | 74+0.046 0 | 127 | M65 | 76 | 22 | 6.0 | 3.2 | 16 | 6 | - | 3.85 | 3-M8x1 |
TL500-2 | 88-420 | |||||||||||||||||
TL700-1 | 116-569 | 2100 | 30 | 64 | 8 22
| 105-0.036 -0.071 | 105+0.054 0 | 178 | M95 | 98 | 24 | 7 | 3.2 | 29 | 6.5 | - | -.44 | 3-M10x1 |
TL700-2 | 223-1080 |
摩擦式扭矩限制器TL10-TL20的尺寸表
型号
| 扭矩范围
（N.M）
| 转速（rpm）
| 成品内孔
| 孔径
| 衬环长度
| 衬环外径
| 中心元件配合直径
| D
| D H
| L
| I
| T1
| T2
| t
| S
(max)
| C
| 质量
（Kg）
| 调节螺栓
|
TL10-16
| 400-1240
| 1400
| 30
| 72
| 12.5
19.5
| 135-0.085 -0.125
| 135+0.07 0
| 254
| 100
| 115
| 23
| 8.5
| -
| 4
| 24
| 19
| 21
| M18x1.5
|
TL10-24
| 590-1860
| |||||||||||||||||
TL14-10
| 890-2660
| 1200
| 40
| 100
| 19.5
23.5
| 185-0.07 -0.12
| 185-0.07 0
| 356
| 145
| 150
| 31
| 13
| 13
| 4
| 29
| 27
| 52
| M26x1.5
|
TL14-15
| 1960-3920
| |||||||||||||||||
TL20-16
| 2450-4900
| 800
| 50
| 135
| 15.5
23.5
| 226-0.07 -0.12
| 226+0.07 0
| 508
| 185
| 175
| 36
| 15
| 18
| 4
| 31
| 36
| 117
| M32x1.5
|
TL
20-12
| 4610-9310
|
