| 联轴器类型：轮胎式联轴器 | 品牌：京诚联轴器 | 型号：LLA1-LLA11 |
| 公称转矩：10-20000N.mN.m | 轴孔：6-180mm | 是否进口：是 |
| 标准编号：JB/ZQ4018-85 | 外形尺寸：60-700mm | 许用转速：1000-5000 r/minr/m |
| 孔径：120mm | 重量：65000g | 允许扭矩：15000N·M |
| 长度：320mm | 外径：400mm | 规格型号：LA8 |

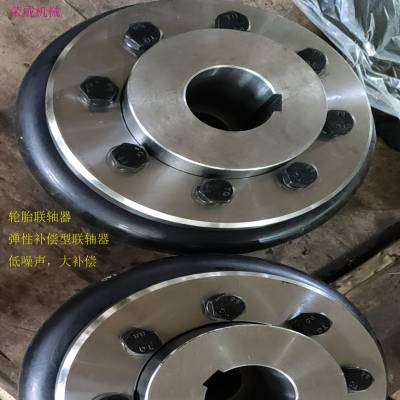

LLA冶金设备用轮胎式联轴器是一种高弹性连轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,轮胎联轴器适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，不需润滑、耐久可靠。
根据特殊需要制成非标准轮胎联轴器，在超负荷工作时、半联轴器的卡瓣起作用，不会发生恶性事故，其结构标记为M、标准的半联轴器结构为K型，在表示中可不再标记。
技术业务咨询：0317-8285939/13785724634崔先生 河北京诚联轴器厂专业承做各规格联轴器标准或非标联轴器设计，制造。
更多联轴器产品详细选型参数请阅
LLA型无骨架轮胎式联轴器的基本尺寸和参数
| 型号 | 轮胎体型号 | 公称转矩 Tn N.m | 许用转速 [n] r/min | 轴孔直径 | 轴孔长度 | D | D1 | S | 转动 惯性 kg.m2 | 质量 kg | ||
| d1d2 | Y | J J1.Z 型 | ||||||||||
| L | L | L1 | ||||||||||
| LLA1 | LTA1 | 10 | 5000 | 6 | 16 | - | - | 63 | 20 | 4 | 0.0004 | 0.35 |
| 7 | ||||||||||||
| 8 | 20 | - | - | |||||||||
| 9 | ||||||||||||
| 10 | 25 | 22 | - | |||||||||
| 11 | ||||||||||||
| LLA2 | LTA2 | 20 | 12 | 32 | 21 | - | 100 | 36 | 8 | 0.005 | 1.33 | |
| 14 | ||||||||||||
| 16 | 42 | 30 | 42 | |||||||||
| 18 | ||||||||||||
| 19 | ||||||||||||
| LLA3 | LTA3 | 80 | 4000 | 20 | 52 | 38 | 52 | 135 | 48 | 12 | 0.022 | 3.4 |
| 22 | ||||||||||||
| 24 | 62 | 44 | 62 | |||||||||
| 25 | ||||||||||||
| 28 | ||||||||||||
| LLA4 | LTA4 | 160 | 3150 | 25 | 180 | 64 | 180 | 0.071 | 7.4 | |||
| 28 | ||||||||||||
| 30 | 82 | 60 | 82 | |||||||||
| 32 | ||||||||||||
| 35 | ||||||||||||
| 38 | ||||||||||||
| LLA5 | LTA5 | 315 | 2800 | 30 | 210 | 80 | 0.154 | 13.5 | ||||
| 32 | ||||||||||||
| 35 | ||||||||||||
| 38 | ||||||||||||
| 40 | 112 | 84 | 112 | 24 | ||||||||
| 42 | ||||||||||||
| 45 | ||||||||||||
| 48 | 210 | 80 | ||||||||||
| 50 | ||||||||||||
| LLA6 | LTA6 | 630 | 2500 | 40 | 265 | 100 | 0.46 | 22.6 | ||||
| 42 | ||||||||||||
| 45 | ||||||||||||
| 48 | ||||||||||||
| 50 | ||||||||||||
| 55 | ||||||||||||
| 56 | ||||||||||||
| LLA7 | LTA7 | 45 | 310 | 120 | 28 | 0.89 | 34.8 | |||||
| 48 | ||||||||||||
| 50 | ||||||||||||
| 55 | ||||||||||||
| 56 | ||||||||||||
| 60 | 142 | 107 | 142 | |||||||||
| 63 | ||||||||||||
| 65 | ||||||||||||
| 70 | ||||||||||||
| 71 | ||||||||||||
| 75 | ||||||||||||
| LLA8 | LTA8 | 60 | 400 | 150 | 38 | 3.57 | 74.3 | |||||
| 63 | ||||||||||||
| 65 | ||||||||||||
| 70 | ||||||||||||
| 71 | ||||||||||||
| 75 | ||||||||||||
| 80 | 172 | 132 | 172 | |||||||||
| 85 | ||||||||||||
| 90 | ||||||||||||
| 95 | ||||||||||||
| LLA9 | LTA9 | 80 | 450 | 190 | 42 | 6.74 | 111.5 | |||||
| 85 | ||||||||||||
| 90 | ||||||||||||
| 95 | ||||||||||||
| 100 | 212 | 167 | 212 | |||||||||
| 110 | ||||||||||||
| 120 | ||||||||||||
| 125 | ||||||||||||
| LLA10 | LTA10 | 100 | 560 | 230 | 52 | 17.55 | 191.3 | |||||
| 110 | ||||||||||||
| 120 | ||||||||||||
| 125 | ||||||||||||
| 130 | 252 | 202 | 252 | |||||||||
| 140 | ||||||||||||
| 150 | ||||||||||||
| LLA11 | LTA11 | 130 | 700 | 280 | 70 | 54.1 | 373 | |||||
