| 联轴器类型：弹性联轴器 | 品牌：京诚联轴器 | 型号：JS1-JS25 |
| 公称转矩：450-630000N.m | 轴孔：18-500mm | 是否进口：是 |
| 标准编号：JB/T869-2000 | 外形尺寸：95-1260mm | 许用转速：540-4500r/minr/m |

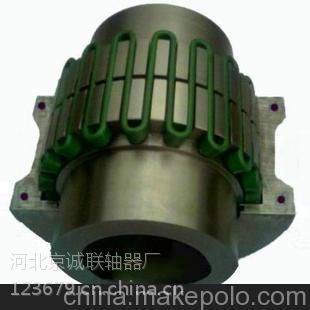

JS蛇形弹簧联轴器结构特点: 1、减振性好，使用寿命长。 2、承受变动截荷范围大，起动安全。 3、传动效***，运行可靠
河北京诚联轴器厂是WG型，GCLD型，GⅠCL型，GⅡCL型 GⅠCLZ型系列鼓形齿联轴器JM,JMJ系列膜片联轴器、LA系列轮胎联轴器，弹性柱销联轴器HL系列、TL系列、ZL系列、QL.QLZ型滚珠联轴器、JS,JSB,JSP,T05,T10蛇形弹簧挠性联轴器、梅花型弹性联轴器ML系列、星形弹性联轴器XL系列等联轴器,QPZ系列盘式制动器，制动轮专业生产厂家。
技术业务咨询:0317-8285939/13785724634崔先生，可非标设计承做各规格联轴器。
自动业务传真：0317-8282839 产品详细选型参数请阅
基本参数和主要尺寸
型号 | 公称转矩Tn KN.m | 许用转速(n) r/min | 轴孔直径 d | 轴孔长度 L | 总长度 L0 | L2 | D | D1 | 间隙 t | 重量 kg | 润滑油 kg | 许用位移量 | ||
径向y | 轴向x | 角向a | ||||||||||||
JS1 | 0.045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1.91 | 0.027 | 0.15 | ±0.3 | 0.076 |
JS2 | 0.14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2.59 | 0.041 | 0.15 | ±0.3 | 0.076 |
JS3 | 0.224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3.36 | 0.054 | 0.15 | ±0.3 | 0.076 |
JS4 | 0.4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5.45 | 0.068 | 0.20 | ±0.3 | 0.10 |
JS5 | 0.63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0.086 | 0.20 | ±0.3 | 0.127 |
JS6 | 0.90 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10.4 | 0.113 | 0.20 | ±0.3 | 0.127 |
JS7 | 1.80 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17.7 | 0.172 | 0.20 | ±0.3 | 0.15 |
JS8 | 3.15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25.4 | 0.254 | 0.20 | ±0.3 | 0.18 |
