| 联轴器类型：齿式联轴器 | 品牌：京诚联轴器 | 型号：NL1-NL10 |
| 公称转矩：40-3150N.m | 轴孔：5-100mm | 是否进口：否 |
| 标准编号：ＧＢ３８５２－８３ | 外形尺寸：40-220mm | 许用转速：1800-6000r/m |
| 孔径：50mm | 重量：12000g |

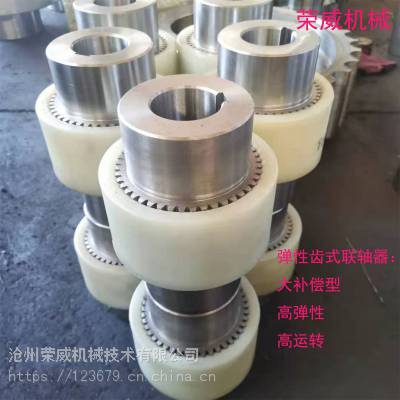

该内齿型联轴器用于轴间的旋转传动，允许有全套的轴，径向位移，我厂生产的内齿型弹性联轴器具有设计精密、结构简单，拆装容易，操作方便，维护简便，寿命长，噪音低，成本低，个传动功率损失小等诸多优点。 弹性联轴器轴孔型式有圆柱型（Ｙ）和短圆柱型（Ｊ）．联轴器键槽按***ＧＢ３８５２－８３(联轴器轴孔和键槽型式尺寸)的规定加工。该内齿型联轴器工作温度-20°—
河北京诚联轴器厂是JM,JMJ系列膜片联轴器、LA系列轮胎联轴器，弹性柱销联轴器HL系列、TL系列、ZL系列、鼓形齿式联轴器、蛇形弹簧挠性联轴器、梅花型弹性联轴器ML系列、星形弹性联轴器XL系列等联轴器专业生产厂家，质量，用户至上是企业不变的追求，专业的设备铸就专业品质，敬请业务咨询。业务电话0317-8285939，业务传真：0317-8282839 产品详细选型参数请阅，
NL内齿型弹性联轴器技术参数
| 联轴器型号 | 公称 扭矩 n.m | 许用转速 r/min | 内齿型弹性联轴器主要尺寸 | 该弹性联轴器尺寸偏差 | ||||||||
| 联轴器轴孔直径 d 1 d 2 | 联轴器 轴孔长度 L | L | D | D1 D2 | E | H | 轴向 mm | 径向 mm | 角度 | |||
| NL1 | 40 | 6000 | 5—12 | 14—32 | NL内齿型弹性联轴器按用户需求 | 40 | 26 | 4 | 34 | 2 | ±0.3 | 1° |
| NL2 | 100 | 6000 | 12—22 | 20—45 | 52 | 36 | 4 | 40 | 2 | ±0.4 | 1° | |
| NL3 | 160 | 6000 | 20—28 | 20—60 | 66 | 44 | 4 | 46 | 2 | ±0.4 | 1° | |
| NL4 | 250 | 6000 | 28—38 | 25—80 | 83 | 58 | 4 | 48 | 2 | ±0.4 | 1° | |
| NL5 | 315 | 5000 | 32—42 | 30—110 | 93 | 68 | 4 | 50 | 3 | ±0.4 | 2° | |
| NL6 | 400 | 5000 | 40—48 | 40—110 | 100 | 68 | 4 | 52 | 3 | ±0.4 | 2° | |
| NL7 | 630 | 3600 | 45—55 | 45—110 | 115 | 80 | 4 | 60 | 3 | ±0.6 | 2° | |
| NL8 | 1250 | 3600 | 48—65 | 50—140 | 140 | 96 | 4 | 72 | 3 | ±0.6 | 2° | |
| NL9 | 2000 | 2000 | 60—80 | 60—170 | 175 | 124 | 6 | 83 | 4 | ±0.7 | 2° | |
| NL10 | 3150 | 1800 | 70—100 | 70—210 | 220 | 157 | 8 | 110 | 4 | ±0.7 | 2° | |
